Projektion von XY-Graphen

Erstellt man mit Hilfe des Werkzeugtoos Tool: Zeitabhängiger Graph einen zeitabhängigen Graphen, kann im Tab Datensätze für jeden Datensatz im Bereich "Grafik" die Art der Projektion gewählt werden.

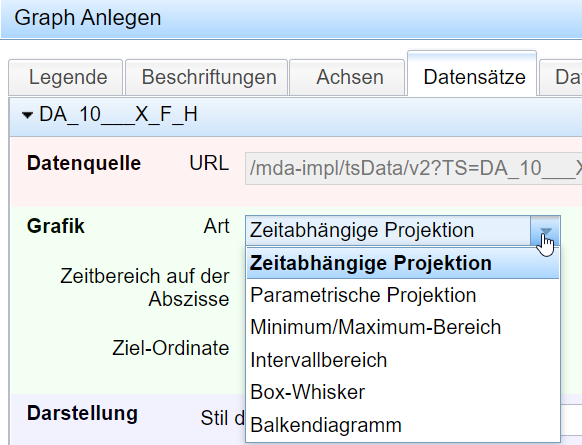

Zeitabhängiger Graph: Auswahl der Art des Graphen

Zeitabhängige Projektion

Tool: Zeitabhängiger Graph Mittels zeitabhängiger Graphen können ein oder mehrere Zeitreihen über eine Zeitachse aufgetragen werden. Der angezeigte Datumsbereich ist an die Druckvorlage gekoppelt, wodurch der Zeitbereich mehrerer Graphen gemeinsam gesteuert werden kann. Hier ein Beispiel für eine Zeitabhängige Projektion:

Beispiel: Zeitabhängiger Graph

Parametrische Projektion

Bei der parametrische Projektion ist die Abszisse eine Wertachse. Für jeden Datenpunkt werden neben dem Zeitstempel zwei Datenwerte erwartet. Auf deren Basis wird eine parametrische Kurvendarstellung gegen die beiden Wertachsen gezeichnet.

parameterabhängige Projektion

Zum Erstellen eines Parameterischen Graphs kann auch das Icon Tool: Parameterabhängiger Graph verwendet werden

Die Auswahl eines parametrischen Datensatzes aus der WISKI-Datenbank sieht folgendermaßen aus:

Wiski-Selektor

Minimum/Maximum-Bereich

Beim Minimum/Maximum-Bereich werden für jeden Datenpunkt neben dem Zeitstempel zwei Datenwerte erwartet. Dadurch ergeben sich zwei Kurven. Die Fläche dazwischen wird in der gewählten Füllfarbe gezeichnet.

Minimum-Maximum-Projektion

Intervallbereich

Der Intervallbereich funktioniert grundsätzlich analog, nur dass hier drei Datenwerte erwartet werden. Diese sind von der Idee her Minimum, Mittelwert, und Maximum einer Datenquelle.

Intervall-Projektion

Box-Whisker-Diagramme

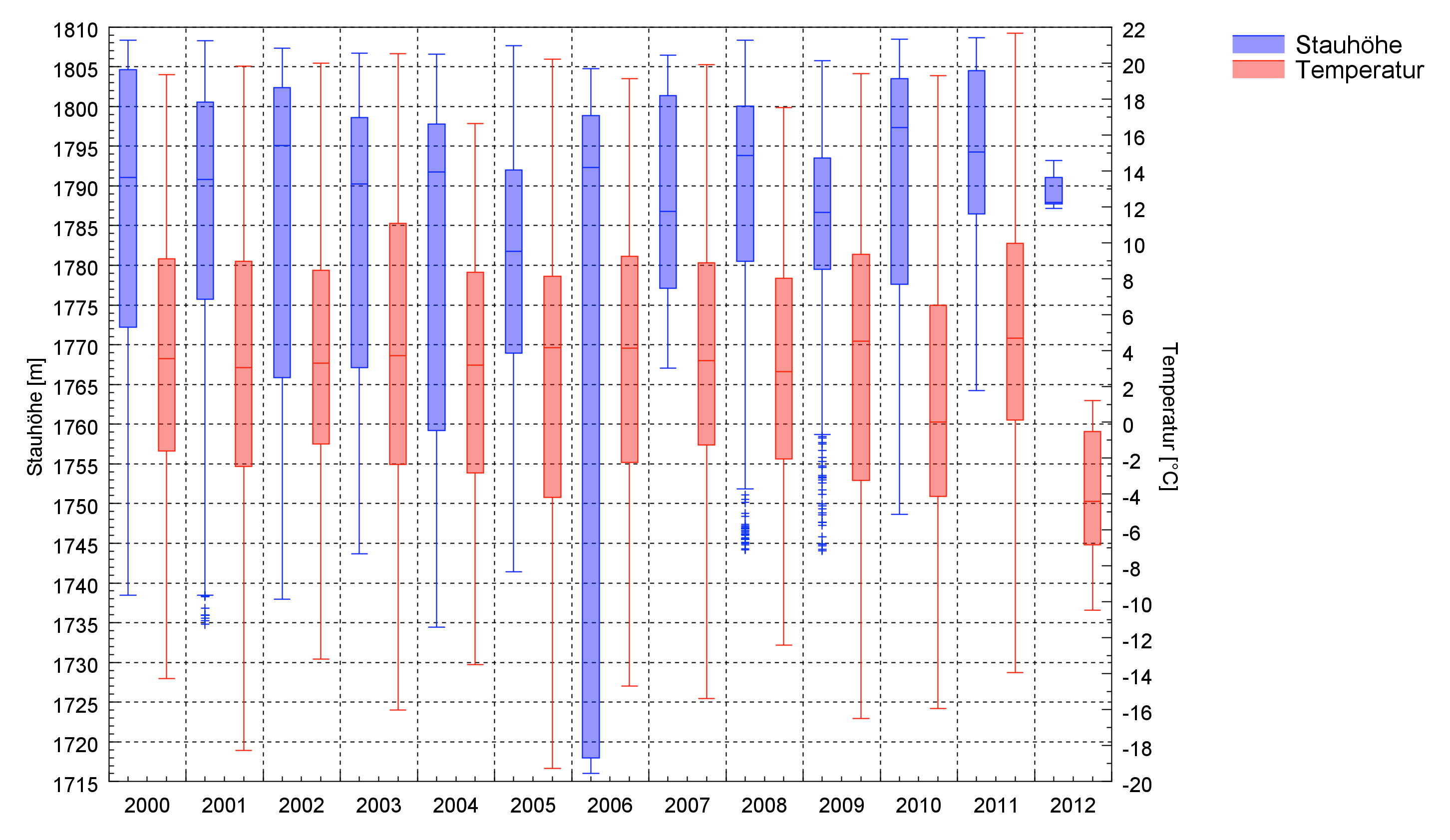

Box-Whisker-Darstellung zweier Datensätze mit verschiedener physikalischer Einheit, wie unten dargestellt:

Ziel dieses Beispiels

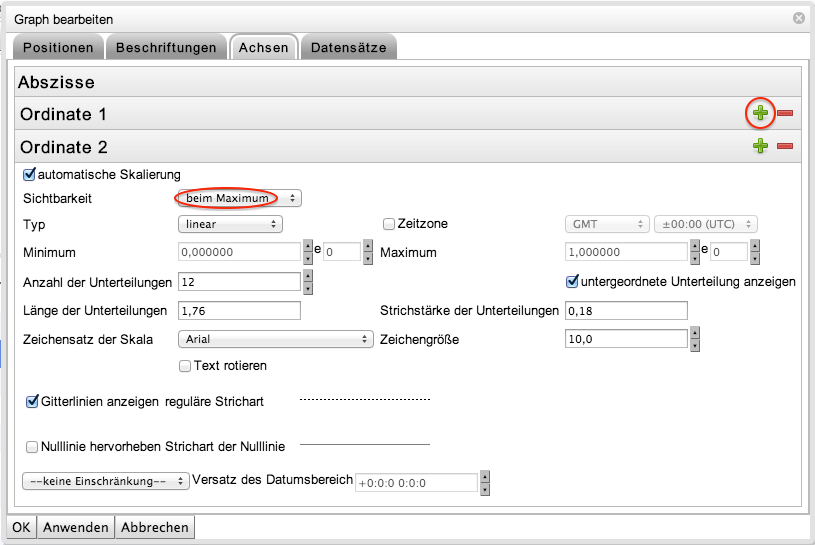

Zusätzliche Ordinate

Um mehrere verschiedene Datentypen darzustellen, ist das Hinzufügen einer weiteren Ordinate nötig, wobei die Sichtbarkeit "beim Maximum" zu wählen ist:

Zusätzliche Ordinate

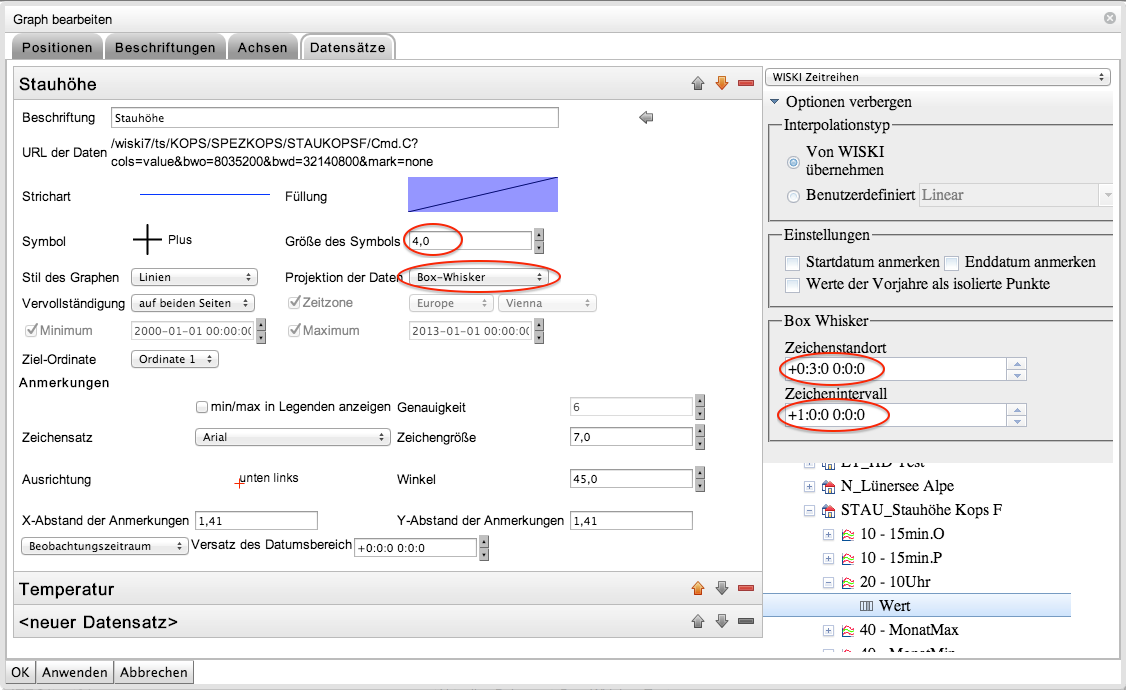

Erster Datensatz

Der erste Datensatz soll eine Box-Whisker-Darstellung mit Jahres-Perzentilen und Jahresmaxima/-minima darstellen, welche jeweils am 1. April dargestellt werden soll.

Dazu wird als Projektion "Box-Whisker" und unter den Datensatzoptionen/Box-Whisker ein Zeichenintervall von 1:0:0 0:0:0 (1 Jahr) und ein Zeichenstandort 0:3:0 0:0:0 (3 Monate nach Jahresbeginn) gewählt:

Auswahl erster Datensatz

Zweiter Datensatz

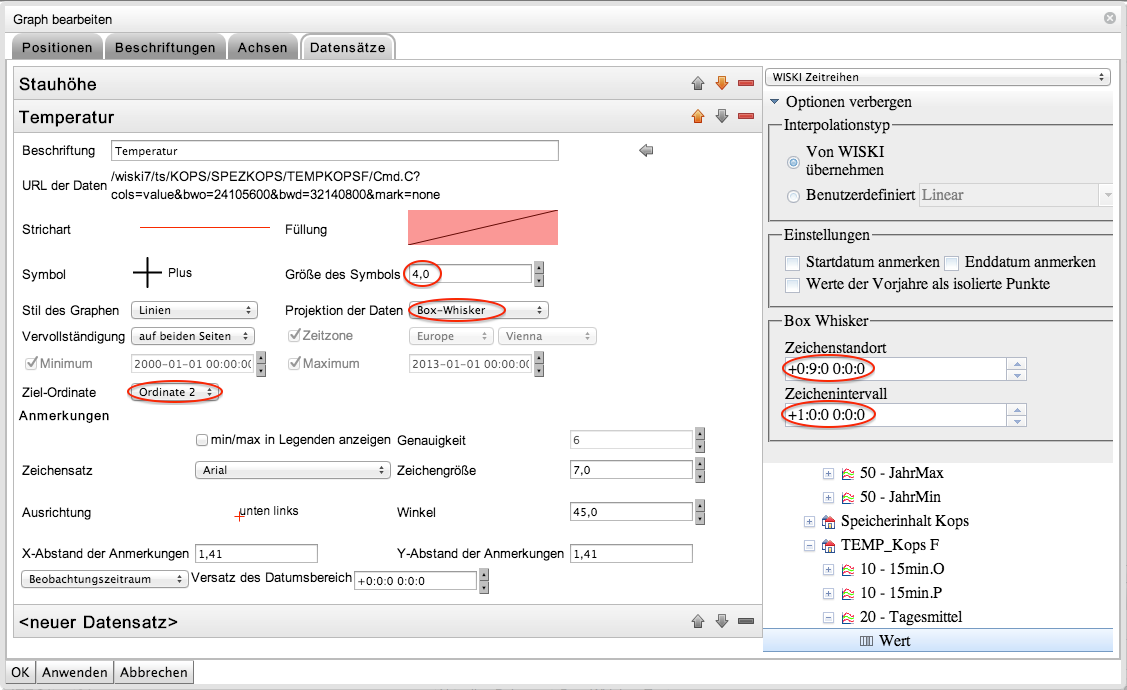

Der zweite Datensatz soll eine Box-Whisker-Darstellung mit Jahres-Perzentilen und Jahresmaxima/-minima darstellen, welche jeweils am 1. Oktober auf der zweiten Ordinate dargestellt werden soll.

Dazu wird als Projektion "Box-Whisker" und unter den Datensatzoptionen/Box-Whisker ein Zeichenintervall von 1:0:0 0:0:0 (1 Jahr) und ein Zeichenstandort 0:9:0 0:0:0 (9 Monate nach Jahresbeginn) gewählt und die 2. Ordinate selektiert:

Auswahl zweiter Datensatz

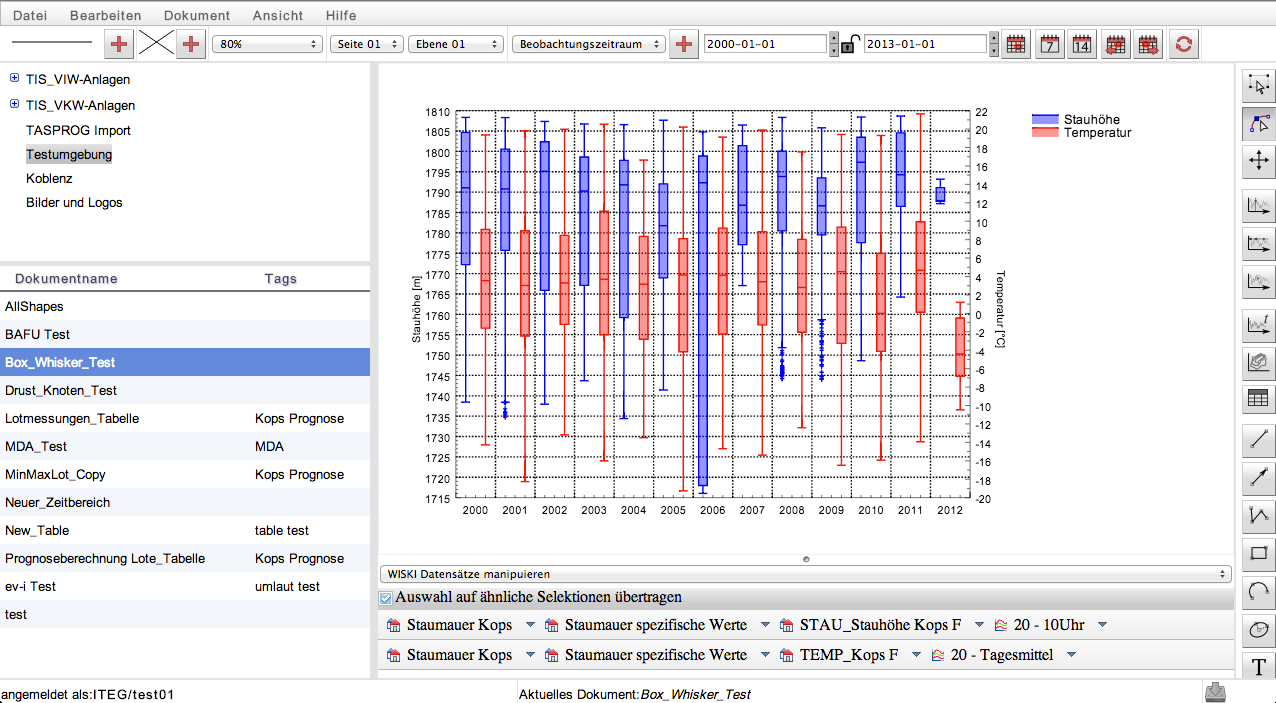

Hochauflösendes Resultat

Beispiel

Balkendiagramme

Bei den Balkendiagrammen können die Werte mehrerer Datensätze um ihre (gemeinsamen) Zeitstempel gruppiert dargestellt werden.

Chronologische Darstellung mit Gruppierten Balken

Isometrische Darstellung

TISGraph unterstützt isometrische Darstellungen wie in der Abbildung gezeigt und zwar in der hier gezeigten sowie als Schrägrissdarstellung in einer halb-dreidimensionalen Variante.

Beispiel: Isometrischer Graph
