Datenpunktabhängige Anzeigeparameter

TISGraph unterstützt in begrenztem Ausmaß die Darstellung von Datenpunkten in Abhängigkeit von Eigenschaften dieser Datenpunkte. Sowohl die grundsätzlich zur Verfügung stehenden Eigenschaften als auch die konkreten Datenpunkten zugeordneten Eigenschaften müssen durch die Datenquelle (die technisch durch Plugin-Konzepte eingebunden wird) bereitgestellt werden. Datenpunktabhängige Anzeigeparameter können für Grafiken und Tabellen verwendet werden.

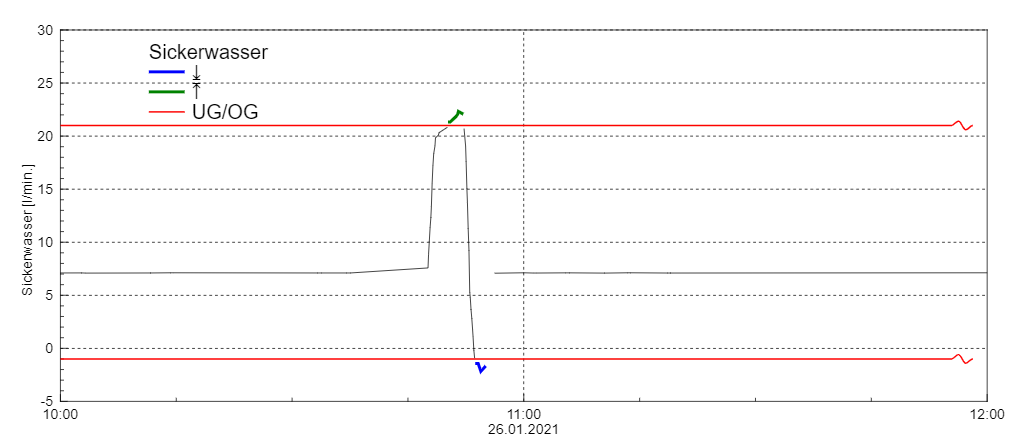

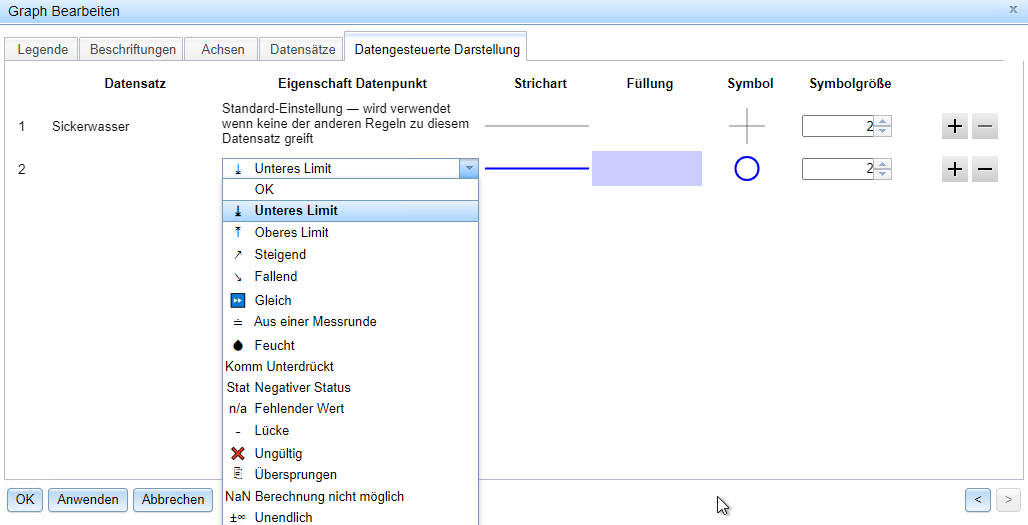

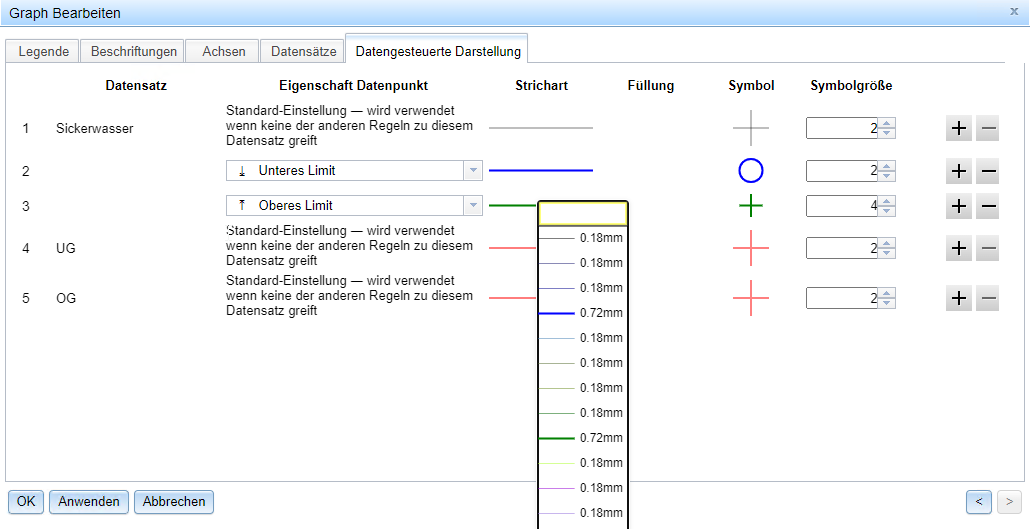

Setzt man z. B. bei der Definition der Datenquelle aus MDA die Unter- und Obergrenze, so werden dynamisch generierte Status ermittelt: Im Reiter "Graph Bearbeiten" unter "Datengesteuerte Darstellung" kann man nun mit "+" einen Datensatz hinzufügen und die Eigenschaft des Datenpunktes über Dropdown auswählen (hier Unteres Limit). Anschließend können die Strichart und Füllung, sowie das Symbol und die Symbolgröße angegeben werden. Das obere und untere Limit werden nun in der Grafik angezeigt.

Datenquelle MDA

Das MDA Plug-in übergibt bei unterschiedlichen Operationen wie Datenabfragen, Berechnungen usw. zusätzlich statische und zum Teil auch dynamisch generierte Status bzw. Eigenschaften.

MDA liefert folgende statische Status / Eigenschaften

• INVALID - der Datenwert ist ungültig (z. B. ein unbekannter Importstatus)
• SKIPPED - es wurde kein Messwert erhoben
• NAN - not-a-number (Division durch Null)
• INFINITY - Unendlich

MDA liefert die folgenden dynamisch generierten Status /Eigenschaften

• CHOSEN_LOWER_LIMIT - die durch eine Zeitreihe vorgegebene Untergrenze wurde unterschritten
• CHOSEN_UPPER_LIMIT - die durch eine Zeitreihe vorgegebene Obergrenze wurde überschritten
• VALUE_INCREASING - der Vorgängerwert war kleiner
• VALUE_DECREASING - der Vorgängerwert war größer
• VALUE_SAME - der Vorgängerwert ist identisch (derzeit sind Abweichungen im Kommastellenbereich möglich, aktuell wird kein Epsilon verwendet)
• FROM_MEASURE_ROUND - Datenwert wurde in Rahmen einer Messtour erhoben (händisch)

Vivavis/EVN spezifische Status / Eigenschaften

• OUT_OF_ORDER - i. d. R. händisch geblockt
• UNUSABLE
• INPLAUSIBLE
• LOWER_LIMIT_VIOLATION - Grenzwertverletzung festgestellt durch SCADA
• UPPER_LIMIT_VIOLATION - Grenzwertverletzung festgestellt durch SCADA
• LOWER_LIMIT_WARN - derzeit von EVN nicht verwendet
• UPPER_LIMIT_WARN - derzeit von EVN nicht verwendet

Datenquelle WISKI-DB

Mit WISKI als Datenquelle kann typischerweise der Qualitätsstatus der Daten für die datengesteuererte Darstellung verwendet werden.
